88A-S «Клио» - красивый проект дома с мансардой, с эркером и с террасой

Автор проекта: В. Тарасов
  • Общая площадь дома:193.3 м²
  • Площадь отапливаемых помещений:182.14 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    53 900 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    13 100 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)для зеркального вариантат)    6 500 ₽
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Электронная копия в формате PDF     5 500 ₽
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать установку скрытых алюминиевых роллет (опция, отдельный альбом)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы).

.

Общая площадь дома 193.3 м²

«Клио» - красивый проект дома с мансардой, с эркером и с террасой - технические характеристики

Тип фундамента монолитная ж/б плита 44.2 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 89 м³
Тип внутренних несущих стен кирпич/газо(пено)бетонные блоки 24/26.3 м³
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым 18.5 м³
Тип кровли битумная черепица 285.7 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 212.3 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Габаритные размеры дома без крылец 12.7 м x 13.5 м
Высота дома от уровня пола 1-го этажа 9.85 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.85 м
Ширина 12 м
Длина 9 м
Мощность котла с бойлером горячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты 17.4 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

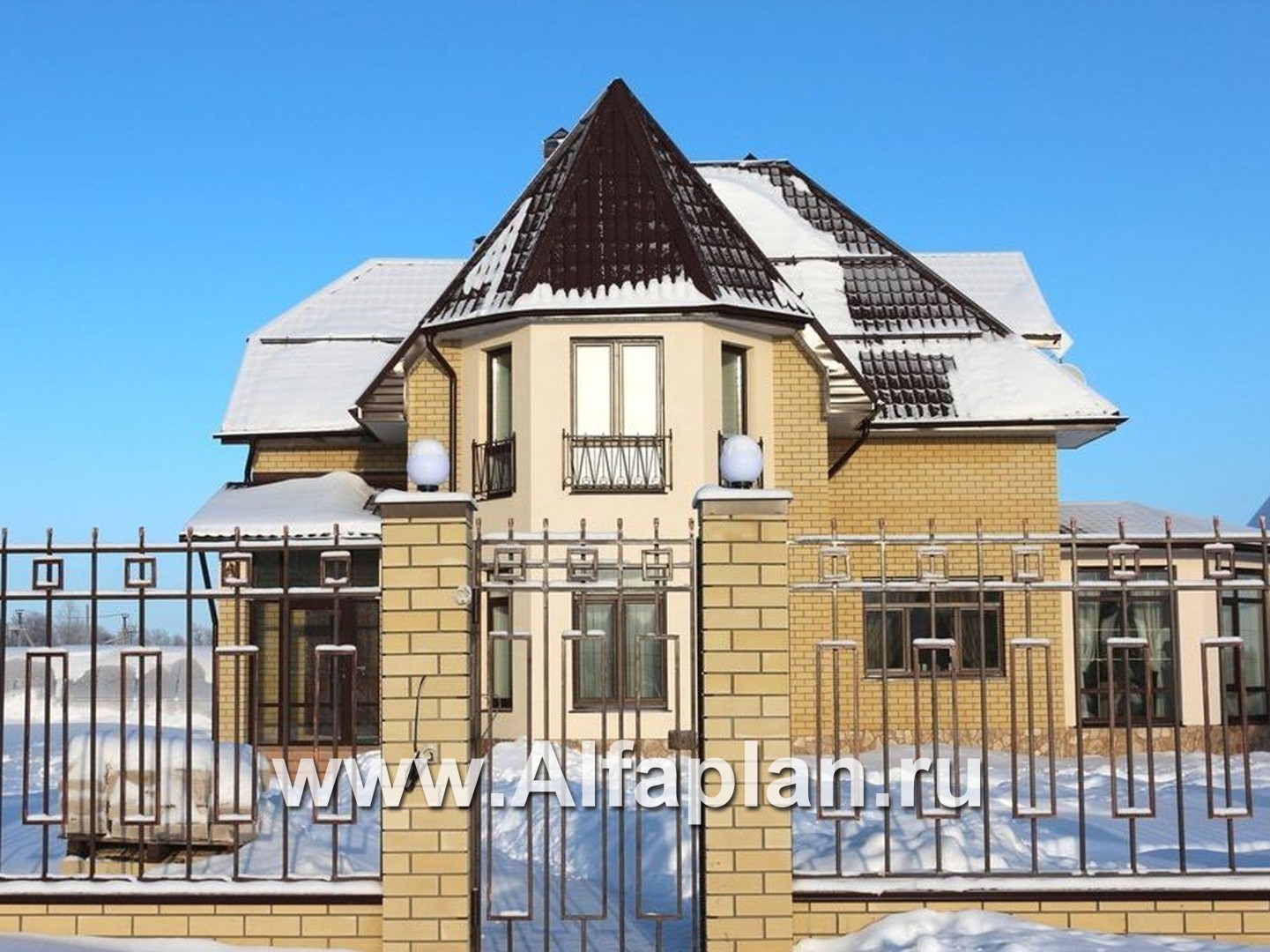

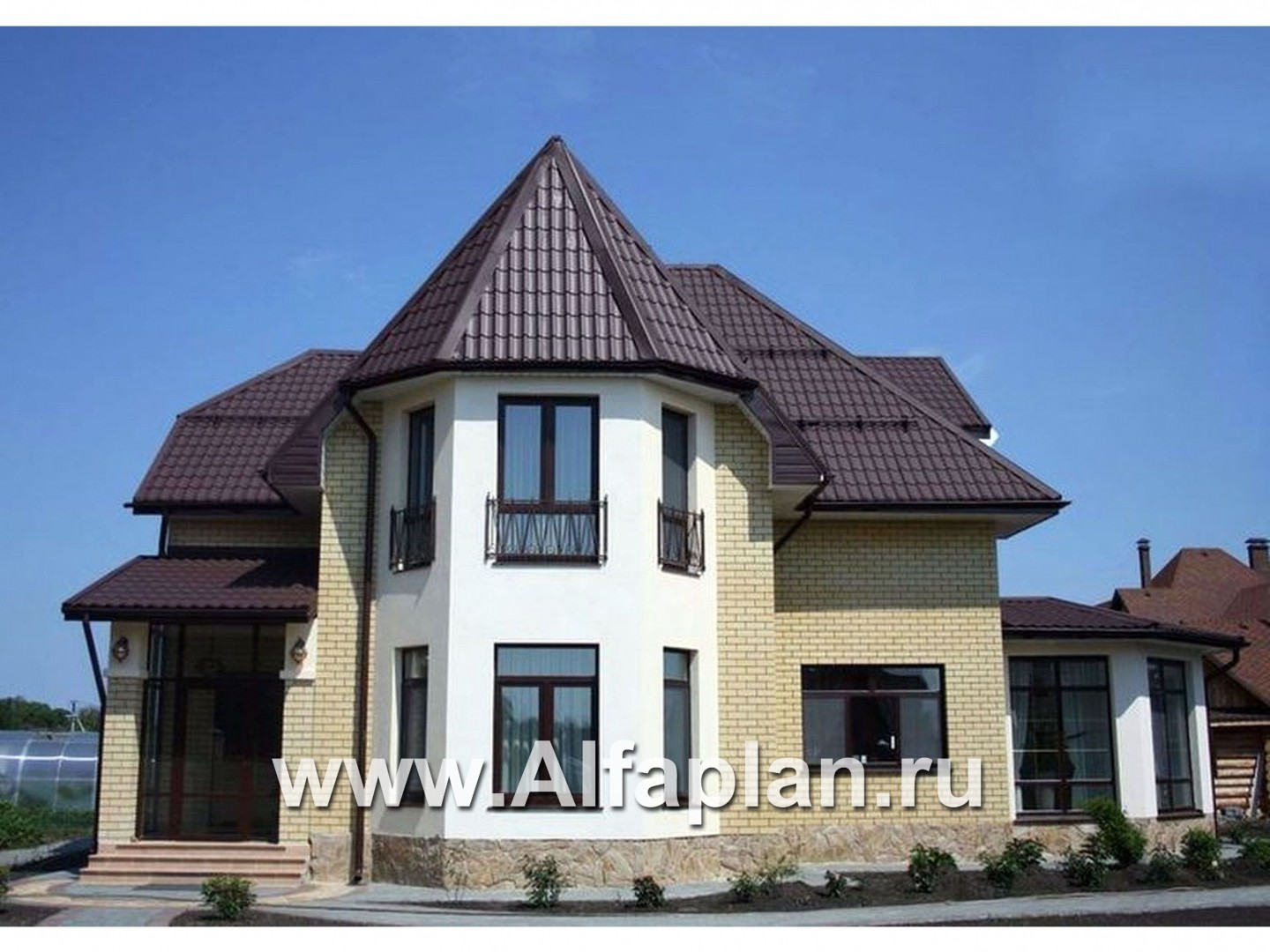

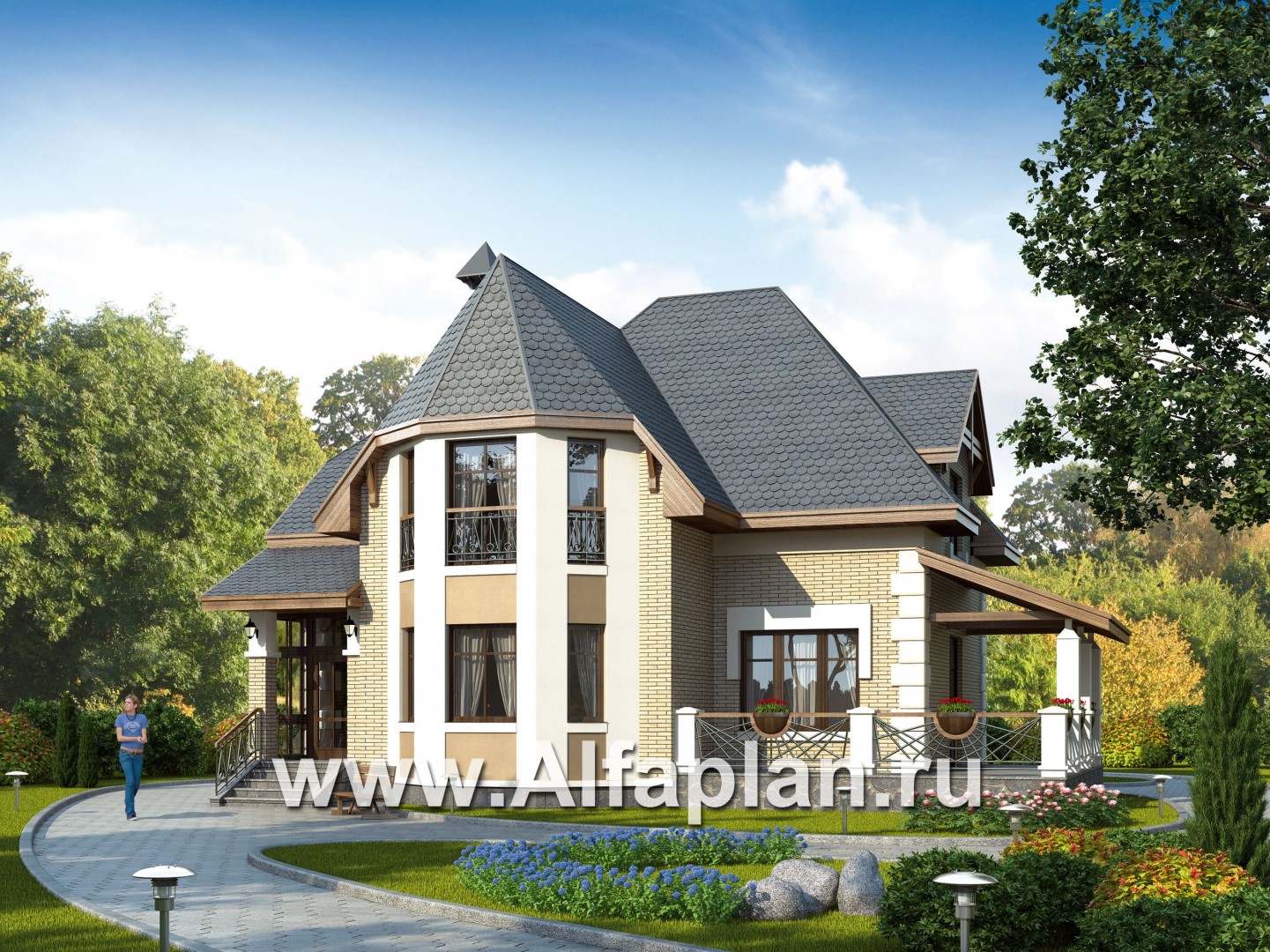

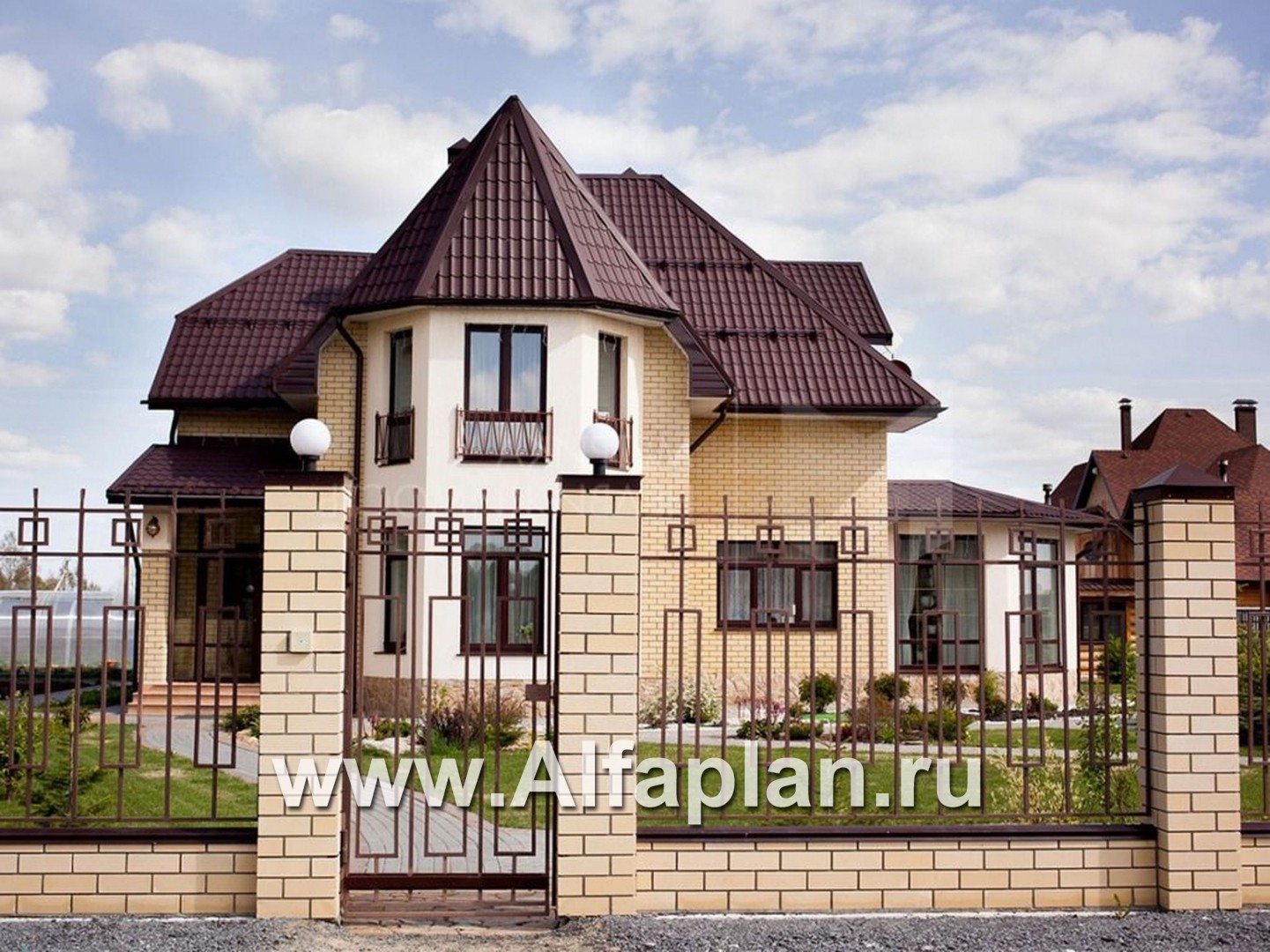

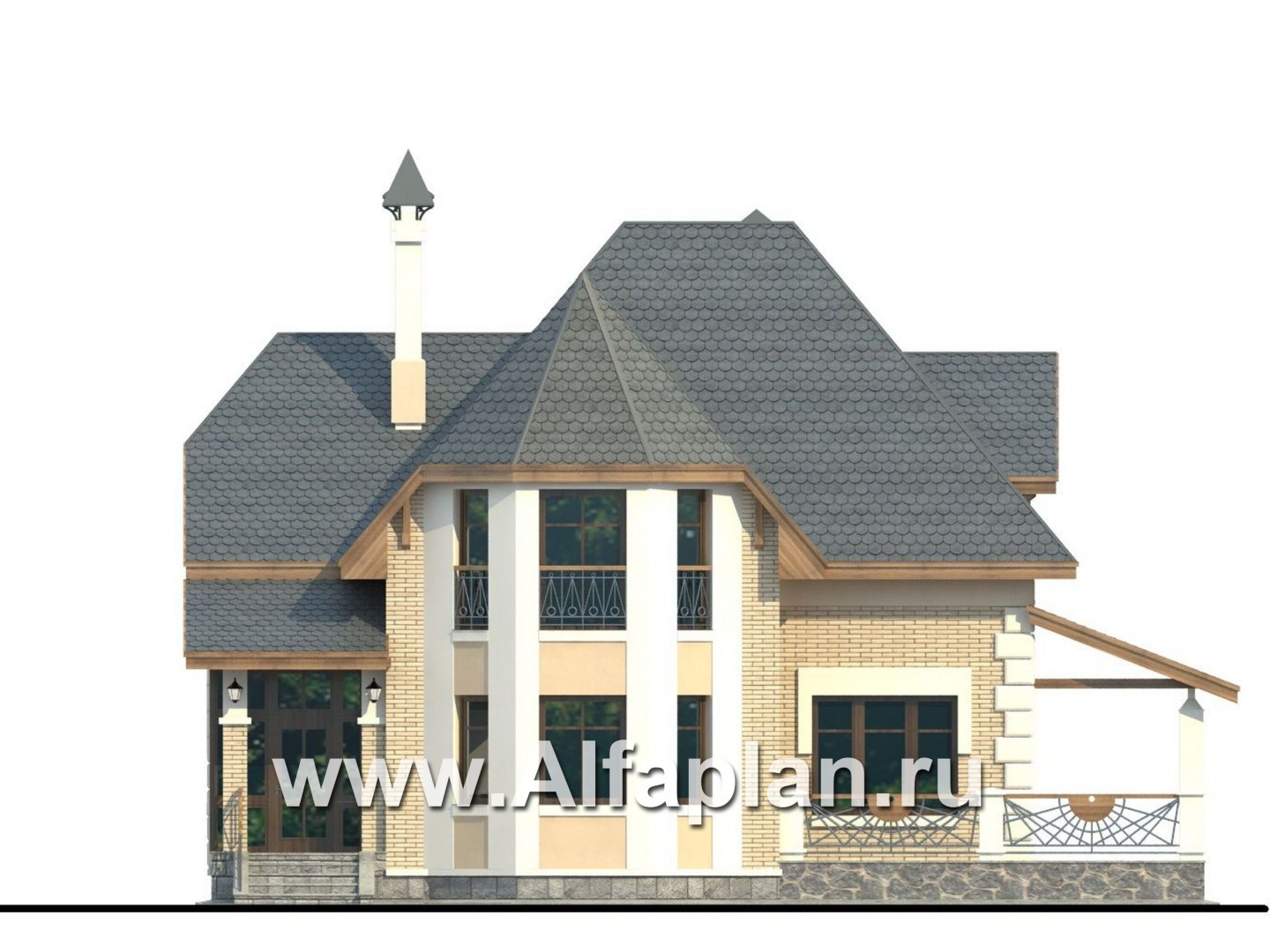

«Клио» — элегантный коттедж с угловой террасой, оригинальным оформлением крыши и комфортными жилыми помещениями. Песочный цвет отделки гармонирует с деталями белого цвета и контрастирует с тёмно-коричневой кровлей, оконными рамами и перилами. На 193 м² расположились 2 этажа с просторной гостиной, уютными спальнями, рабочим и техническим помещениями.

Особенности проекта

  • большая угловая терраса
  • вместительная гостиная с камином
  • кухня-столовая с выходом на террасу
  • два входа в дом

Планировочные решения

Первый этаж коттеджа — сочетание домашней атмосферы и функциональности. Через главный вход попадаем в 9-метровую прихожую с гардеробом. Значительное пространство этажа занимает гостиная площадью 39 м² с камином и доступом в кухню. Эркерная стена расширяет пространство комнаты.

22-метровая кухня-столовая — удобное пространство для семейных обедов, здесь достаточно места для свободного передвижения. Попасть в кухню можно через г-образную террасу площадью 25 м². Узоры на перилах — интересная деталь во внешнем виде террасы.

На первом этаже есть 5-метровое техническое помещение, санузел и уединенная рабочая зона — кабинет площадью 13 м².

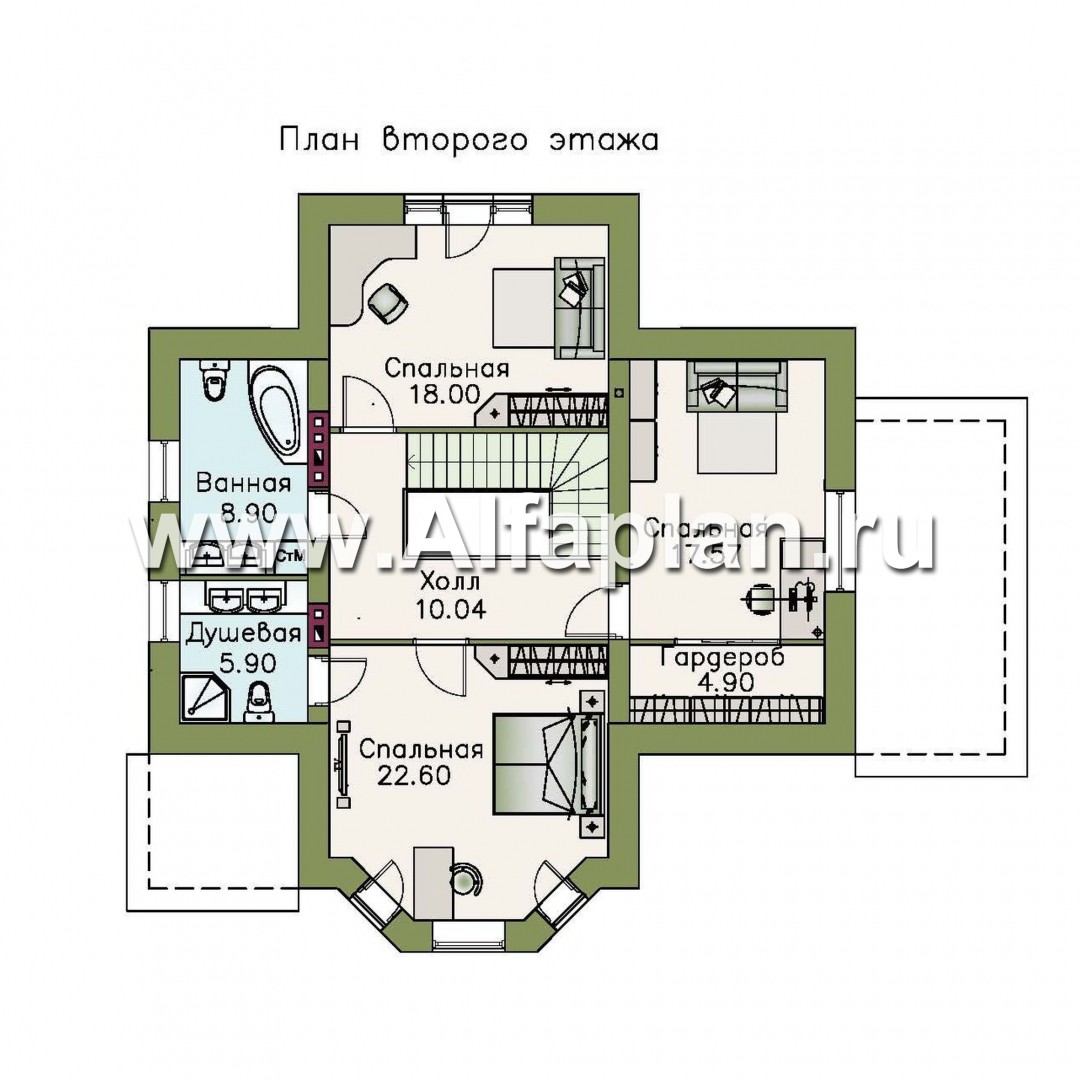

По угловой лестнице поднимаемся на второй этаж — зону отдыха с 3 спальнями, 6-метровой душевой, 9-метровой ванной и холлом площадью 10 м². Спальня площадью 18 м² дополнена гардеробной зоной и окном с видом на террасу. Вторая спальня площадью 18 м² оснащена большим окном. Над спальней площадью 23 м² c эркерной стеной — крыша в форме многогранника акцентирует внимание на внешнем виде коттеджа.

Коттедж «Клио» выполнен в сдержанном стиле, дополненном выразительными деталями. Внутри дома располагаются удобные помещения для продуктивной работы, уединённого отдыха и времяпрепровождения в кругу семьи.

Сервис для заказчиков

  • Сервис
    для заказчиков

    Внесение изменений в проекты

    Подробнее
  • Корректировка
    конструкций

    Изменение фундамента, перекрытий, теплые полы

    Подробнее
  • Планировка
    участка

    Разбивочный план, благоустройство, озеленение

    Подробнее
  • Индивидуальное
    проектирование

    Разработка проекта по заданию Закачика

    Подробнее
  • Индивидуальный
    фасад

    Корректировка фасада по желаниям заказчика

    Подробнее

Комментарии 12

  • Иркутск

    Рассматриваем вариант коттеджа клио с террасой 88А: на страничке нет размеров по внешним сторонам и расположение на участке, т.е. Сколько ему нужно площади. Возможно ли отправить данную схему?

    Татьяна, здравствуйте.
    Ширина жилой коробки дома-12.5 м., ширина с террасой - 15.4 м.
    Готовой схемы для этого дома нет, ориентироваться по нормативным расстояниям до границ участка можно по аналогии с другими схемами.
    --

    Ответ на комментарий
  • Москва

    Добрый вечер. Я из Москвы. Красивый проект. У вас тут есть дополнительные изображения цокольного этажа. Он входит в стоимость проекта? Или его надо заказывать отдельно?

    Дмитрий, здравствуйте.
    К этому проекту есть готовый вариант Паспорта проекта с Цокольным этажом.
    Планы, фасады, разрезы, пояснительная записка с учетом цокольного этажа. Дополнительно прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования, спецификация)
    Планировка показана на сайте, стоимость такого готового Паспорта -3500 рубл.
    --

    Ответ на комментарий
  • Подольск

    Подскажите возможно утеплить дом экструдией 40 вместо мин.ваты?вытянул коробку,купил мин.вату,но по совету строителей утеплил экструдией.Насколько это кретично?

    Добрый день, Игорь. Лучше дом все-таки утеплять мин. ватой, так как она обладает высокой паропроницаемостью. Водяные пары из дома имеют возможность свободно. через стены и мин.вату, выходить наружу. Это то, что называют "дом дышит". Пенополистирол обладает более высоким сопротивлением паропроницанию. При строительстве наружных стен из газобетона он нежалателен. При стенах из кирпича - ситуация менее критична.

    Ответ на комментарий
  • Чита

    Добрый день! Решили купить этот проект...какая сейчас стоимость тех документации, и можно ли на втором этаже где спальня на фасадной стороне сделать балкон а спальню выполнить прямой? Спасибо

    Алексей, здравствуйте.
    Стоимость проекта указана на его странице -35 000 рубл.- цена полного комплекта чертежей. Мы можем в Паспорте проекта убрать эркер второго этажа, сделать балкон и изменить форму кровли над ним. Но Рабочий проект останется неизменным, и конструктивные решения придется выполнять самим строителя. Рабочий проект мы не корректируем.

    Ответ на комментарий
  • СПБ

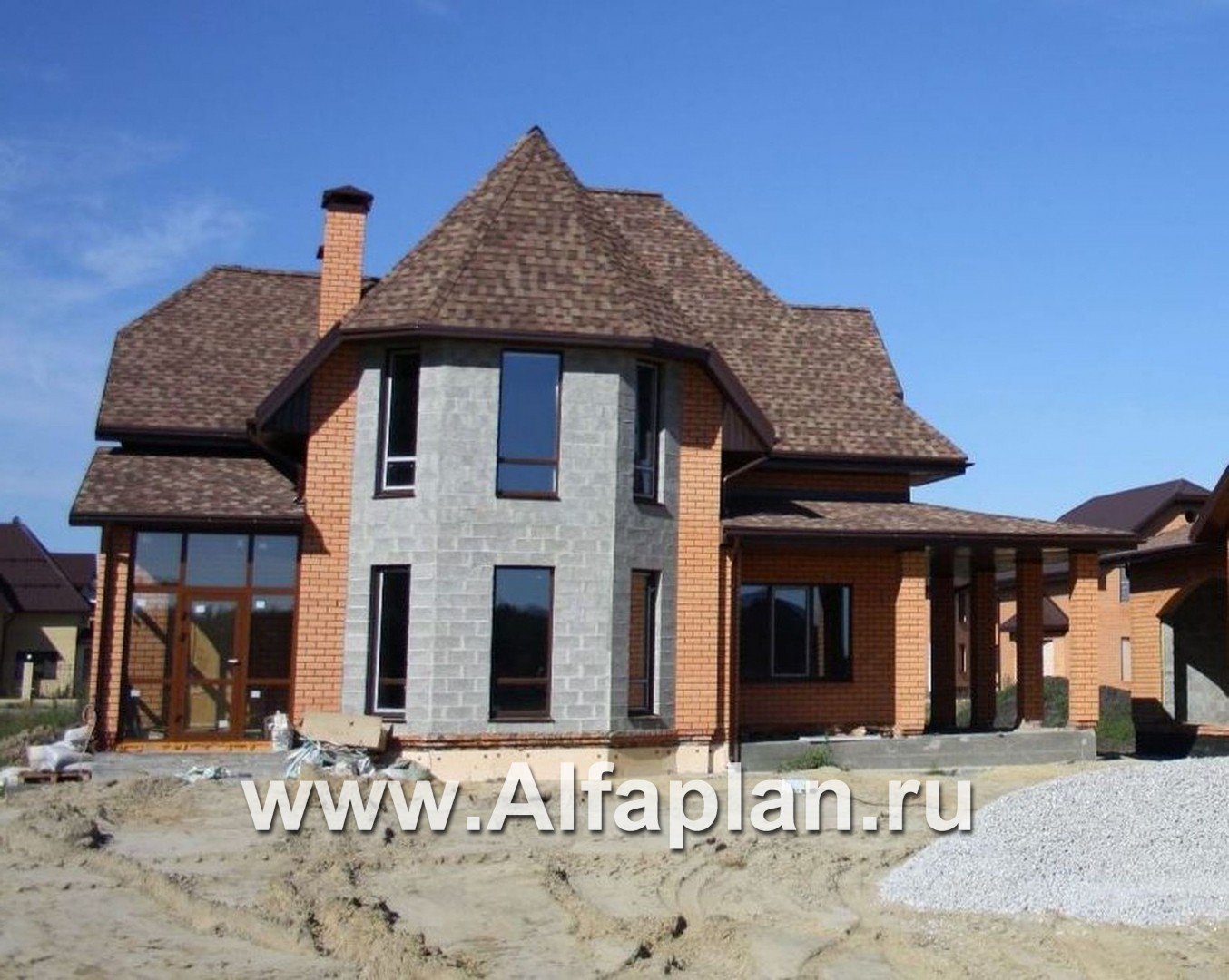

    Мы построили дом по этому проекту из газобетона.Подскажите пожалуйста, чем лучше облицовать фасад дома?Хотели исскуственным камнем,нам сказали не выдержат стены,слишком тяжелый.

    Здравствуйте, Сева! В качестве наружной отделки в проекте заложен облицовочный кирпич. Если Вы хотите заменить его на искусственный камень - уточните его характериситки и рекомендации у изготовителя.

    Ответ на комментарий
  • Москва

    Подскажите а возможно ли перенести камин,приблизительно в район где находиться телевизор?Соответственно потребуеться перенос труб,могут ли это сделать строители на месте без внесения изменений в чертежи?!

    Дмитрий, здравствуйте. Да, камин с дымоходом Вы можете передвинуть в другое место плана. Надо не забыть проследить как дымоход пройдет по этажам, не попадет-ли на дверной проем и балки стропильной конструкции.

    Ответ на комментарий
  • Санкт-Петербург

    Приобрели этот проект,строимся в СПБ.Сейчас достраиваем крышу.Переделали размеры окон,уменьшили,Архитектор накасячил капитально с крышей,пришлось звать специалистов,кое-как переделали.

    Сева, здравствуйте. Благодарим Вас за комментарий. Уточните, пожалуйста, какие ошибки нашли Ваши строители в конструкции крыши?

    Ответ на комментарий
  • Калуга

    подскажите, можно вместо битумной черепицы использовать металочерепицу.это не отразится на нагрузках на основную конструкцию?

    Александр, здравствуйте. Стропильная конструкция этого проекта универсальная, поэтому возможно использовать и металлочерепицу, аналогичную по нагрузкам битумной и более тяжелую - натуральную черепицу.

    Ответ на комментарий
  • Калуга

    Добрый день! Подскажите пожалуйста какая глубина заложения фундамента. у меня на участке грунтовые воды 1,5 м. подойдет ли мне данный проект!

    Александр, здравствуйте.
    В проекте разработана Монолитная ж/б плита разработана с учетом следующих Геологических условий:
    1.проект фундамента применяется для всех типов грунтов кроме торфяных
    2.расчетное сопротивление грунта основания не менее R-1,5 кг/см2
    3.расчетный уровень грунтовых вод не выше 0.5 м от поверхности земли
    Плита -это универсальная конструкция фундамента хорошо работающая в 90 случаях из 100 ( исключением являются торфяники). Плита мелкого заложения, закладывается на глубину растительного слоя.

    Ответ на комментарий
  • пермь

    А какая толщина стен в данном проекте. Если кладку кирпичную плюс облицовка.?

    Денис, здравствуйте.
    Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка). В случае использования пустотного кирпича, несущая часть стены — пустотный кирпич 380 мм.
    В случае лицевого кирпича в проекте разработаны типовые узлы по облицовке, где показана схема расположения анкеров для крепления.

    Ответ на комментарий
  • Москва

    Подскажите возможно ли построить гараж со стороны прихожей в длинну на 2 машины и со входом в дом?

    Дмитрий, здравствуйте.
    Да, при выполнении некоторых изменений, гараж справа к дому можно пристроить. Во-первых такой вариант смогут выполнить профессиональные строители. Мы можем отразить такие изменения в Паспорте проекта. Рабочий проект мы не меняем.
    --

    Ответ на комментарий
  • Владивосток

    А почему бы не сделать этот дом симметричным? Т.е. увеличить прихожую и тех.помещение до размеров кухни столовой. И добавить со стороны прихожей навес под машину.

    Татьяна, здравствуйте.
    Это будет уже другой дом, другие планы, другие фасады. Может быть не хуже существующего варианта, но требующее полной переработки проекта.

    Ответ на комментарий
